Rangkaian Inverting Amplifier
3. Prinsip Kerja [kembali]
Prinsip kerjanya adalah rangkaian penguat tersebut bersifat membalik
pada saat input positif masuk pada kaki negatif OP-AMP maka output nya
berupa negatif dan sebaliknya. pada saat tegangan masuk pada kaki
negatif OP-AMP untuk menentukan apakah terjadi penguatan dilihat dari
nilai Rf dan Ri nya apabila Rf=Ri maka tidak terjadi penguatan, apabila
Rf>Ri maka akan terjadi penguatan
penguatnya bisa di tentukan dengan rumus berikut : -(Rf/Rin) X Vin, dari
sini dapat kita lihat apabila Rf<Ri maka output akan berkurang dari
input atau terjadi pelemahan.
1. Apa yang terjadi saat penguatan Op-Amp terlalu besar ?

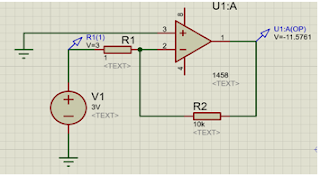

Untuk menguji
apa yang akan terjadi pada saat penguatan Op-Amp terlalu besar maka
dilakukanlah simulasi di proteus dengan pembesaran yang gunakan sebesar -10.000 kali
di inverting amplifier dengan tegangan input sebesar 3V tanpa saturasi yang
digunakan seperti
gambar di bawah :
Jika kita mencari tegangan output sesuai pada teori atau rumus tegangan output pada
inverting amplifier maka akan didapatkan tegangan
output sebesar :
Akan tetapi dari hasil percobaan didapatkan output sebesar
-11,5761 V hasil ini sungguh jauh berbeda dengan teori yang telah dipelajari.
Menurut
analisa saya perbedaan ini terjadi karena pada op-amp sendiri memiliki batasan
untuk menguatkan tegangan sebesar saturasi yang ada, dan apabila outputnya
melebihi saturasi maka tegangan output tersebut dipotong sehingga output yang diperoleh sebesar -11,5761 V.
5. Link Download [kembali]
Rangkaian Simulasi dapat di download di sini
Video Simulasi dapat di download di sini
HTML dapat di download di sini
