Laporan Akhir (Percobaan 2)






 Rangkaian Non Inverting Amplifier

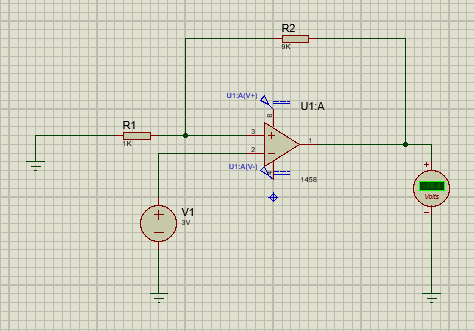

1. Gambar Rangkaian Simulasi   [kembali]



2. Video Rangkaian   [kembali]



3. Prinsip Kerja   [kembali]
      Prinsip kerja Rangkain diatas yaitu input dimasukkan pada kaki input non-inverting op-amp sehingga polaritas output akan sama dengan polaritas input tapi memiliki penguatan yang tergantung dari besarnya hambatan feedback(R2) dan hambatan input(R1). Penguat ini memiliki masukan yang dibuat melalui input non-inverting. Dengan demikian tegangan keluaran rangkaian ini akan satu fasa dengan tegangan inputnya.
        Di simulasi proteus menggunakan R2=9k ohm, R1=1k ohm, dan tegangan input 3V. Secara teori atau dengan rumus didapatkan tegangan outputnya sebesar 30V. Karena pada rangkaian kita menggunakan saturasi atau pembatas sebesar +- 9V. Dimana jika tegangan outputnya melebihi saturasi maka tegangan output akan dipotong dan yang terbaca pada voltmeter sebesar 7,01 V.

4. Analisa   [kembali]
1. Jelaskan dan jabarkan rumus Op-Amp non inverting ?
Kita ketahui Rumus umum untuk mencari Vout :
Pada kondisi ini op-amp akan berusaha menyamakan tegangan pada kaki inputnya (inverting dan non inverting) sehingga didapatkan :
Untuk menurunkan rumus dari tenganan output tersebut pertama-tama kita harus mencari If dan Ii :

Dengan KCL maka didapatkan persamaan :
Dari rumus diatas kita subtitusi persamaan yang ada :
Maka akan diperolah :
5. Link Download   [kembali]
Rangkaian Simulasi dapat di download di sini
Video Simulasi dapat di download di sini
HTML dapat di download di sini
