1. Kondisi
[kembali]
Rancanglah rangkaian inverting amplifier sesuai pada percobaan dan ganti resistor denganukuran 3k ohm untuk R1 dan R2, atur tegangan input menjadi -1 V serta catatlah tegangan output yang dihasilkan.

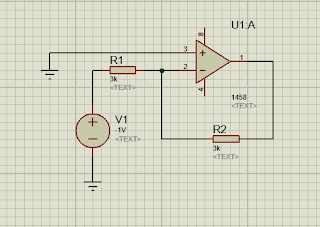

2. Gambar Rangkaian Simulasi
[kembali]Rancanglah rangkaian inverting amplifier sesuai pada percobaan dan ganti resistor denganukuran 3k ohm untuk R1 dan R2, atur tegangan input menjadi -1 V serta catatlah tegangan output yang dihasilkan.
3. Video Simulasi [kembali]
4. Prinsip Kerja Rangkaian [kembali]
Prinsip kerjanya adalah rangkaian penguat tersebut bersifat membalik
pada saat input positif masuk pada kaki negatif OP-AMP maka output nya
berupa negatif dan sebaliknya. pada saat tegangan masuk pada kaki
negatif OP-AMP untuk menentukan apakah terjadi penguatan dilihat dari
nilai Rf dan Ri nya apabila Rf=Ri maka tidak terjadi penguatan, apabila
Rf>Ri maka akan terjadi penguatan
penguatnya bisa di tentukan dengan rumus berikut : -(Rf/Rin) X Vin, dari
sini dapat kita lihat apabila Rf<Ri maka output akan berkurang dari
input atau terjadi pelemahan.
File Rangkaian dapat di download di sini
Video Simulasi Rangkaian dapat di download di sini
File HTML dapat di download di sini
